에너지절약계획서 - 단열재 등급별, 배점 기준별 단열두께 한눈에 정리

안녕하세요, E+Lab입니다.
설계사무소나 친환경 컨설팅 업무를 하시는 분들이라면
단열 두께를 어떻게 정해야 할지 한 번쯤 고민해보셨을 겁니다.

에너지절약계획서는 일반사항, 의무사항, 성능지표 제출 여부에 따라 적용 기준이 달라지고,
그에 따라 단열재 종류와 두께도 달라질 수 있습니다.

오늘은 실무에서 가장 많이 사용되는 단열재 기준으로

• 외벽: 창면적비 + 배점에 따라
• 지붕·바닥: 배점 기준에 따라
  기본적으로 제안 가능한 단열두께를 정리해드리겠습니다.

---

📌 [별표2 기준] 단열재의 등급 분류 기준

단열재는 크게 열전도율에 따라 가~라 등급으로 나뉘며,
‘등급 기준 두께 이상 적용’ 또는 ‘법적 열관류율 충족’ 중 한 가지를 만족하면 됩니다.



등급 분류	열전도율의 범위 (KS L 9016에 의한 20±5℃ 시험조건에서 열전도율)		관련 표준	단열재 종류
	W/mK	㎉/mh℃
가	0.034 이하	0.029 이하	KS M 3808	- 압출법보온판 특호, 1호, 2호, 3호 - 비드법보온판 2종 1호, 2호, 3호, 4호
			KS M 3809	- 경질우레탄폼보온판 1종 1호, 2호, 3호 및 2종 1호, 2호, 3호
			KS L 9102	- 그라스울 보온판 48K, 64K, 80K, 96K, 120K
			KS M ISO 4898	- 페놀 폼 Ⅰ종A, Ⅱ종A
			KS M 3871-1	- 분무식 중밀도 폴리우레탄 폼 1종(A, B), 2종(A, B)
			KS F 5660	- 폴리에스테르 흡음 단열재 1급
			기타 단열재로서 열전도율이 0.034 W/mK (0.029 kcal/mh℃) 이하인 경우
나	0.035~0.040	0.030~0.034	KS M 3808	- 비드법보온판 1종 1호, 2호, 3호
			KS L 9102	- 미네랄울 보온판 1호, 2호, 3호 - 그라스울 보온판 24K, 32K, 40K
			KS M ISO 4898	- 페놀 폼 Ⅰ종B, Ⅱ종B, Ⅲ종A
			KS M 3871-1	- 분무식 중밀도 폴리우레탄 폼 1종(C)
			KS F 5660	- 폴리에스테르 흡음 단열재 2급
			기타 단열재로서 열전도율이 0.035~0.040 W/mK (0.030~ 0.034 ㎉/mh℃)이하인 경우
다	0.041~0.046	0.035~0.039	KS M 3808	- 비드법보온판 1종 4호
			KS F 5660	- 폴리에스테르 흡음 단열재 3급
			기타 단열재로서 열전도율이 0.041~0.046 W/mK (0.035~0.039 ㎉/mh℃)이하인 경우
라	0.047~0.051	0.040~0.044	기타 단열재로서 열전도율이 0.047~0.051 W/mK (0.040~0.044 ㎉/mh℃)이하인 경우

가등급	0.034 이하	PF보드, 고밀도 우레탄, 고성능 글라스울 등
나등급	0.035~0.040	일반 EPS, 중밀도 글라스울 등
다등급	0.041~0.046	비드법보온판 일부 등
라등급	0.047~0.051	저가 보온재

📌 열관류율 계산보다 등급기준 적용 시 더 두꺼운 단열이 요구될 수 있으므로,
기본점수 확보용으로는 법적 열관류율 충족 기준 적용이 유리합니다.

---

🧱 [별표3 기준] 부위별 단열두께 (중부2지역)

건축물의 부위	가	나	다	라
거실의 외벽 (외기에 직접 면하는 경우, 공동주택)	190	225	260	285
거실의 외벽 (외기에 직접 면하는 경우, 공동주택 외)	135	165	180	200
거실의 외벽 (외기에 간접 면하는 경우, 공동주택)	130	155	175	195
거실의 외벽 (외기에 간접 면하는 경우, 공동주택 외)	90	105	120	135
최상층에 있는 거실의 반자 또는 지붕 (외기에 직접 면하는 경우)	220	260	295	330
최상층에 있는 거실의 반자 또는 지붕 (외기에 간접 면하는 경우)	155	200	230	255
최하층에 있는 거실의 바닥 (외기에 직접 면하는 경우, 바닥난방인 경우)	190	220	255	285
최하층에 있는 거실의 바닥 (외기에 직접 면하는 경우, 바닥난방이 아닌 경우)	165	195	240	245
최하층에 있는 거실의 바닥 (외기에 간접 면하는 경우, 바닥난방인 경우)	125	150	185	215
최하층에 있는 거실의 바닥 (외기에 간접 면하는 경우, 바닥난방이 아닌 경우)	110	130	160	180
바닥난방인 층간바닥	30	35	45	50



---

🧱 중부2지역 단열재 종류별, 배점별, 단열두께 제안사항

📎 기준은 콘크리트 두께 150mm를 가정했으며,
스팬드럴 부위나 지붕패널 구간 등은 구조체 조건에 따라 오차가 발생할 수 있습니다.

---

🪟 창면적비 + 외벽 배점 전략

외벽 단열 두께는 창면적비에 따라 조정 가능합니다.

• 창면적비 40% 이하 → 0.6배점 기준으로 단열두께 확보 가능
• 창면적비 45% 이상 → 반드시 창호 성능과 병행 검토 필요

✔ 외벽 vs 창호 열관류율 비교

• 외벽: 0.18~0.21 W/㎡·K
• 창호: 0.80~1.50 W/㎡·K → 무려 5~10배 차이!

→ 무조건 단열로 커버하려 하면 두께가 과도해지므로,
창호 성능 향상이 핵심 해결책입니다.

---

🏗 지붕 배점 기준 & 단열두께

배점이 곧 열관류율 기준입니다.
중부2지역 기준으로 제안 가능한 지붕 단열 기준은 아래와 같습니다.

배점열관류율 기준 (W/㎡·K)

1.0 배점	0.090
0.9 배점	0.100
0.8 배점	0.110
0.7 배점	0.130
0.6 배점	0.150

📎 면적비율(직면/간면)에 따라 미세조정 가능
E+Lab에서는 실 프로젝트 조건에 따라 최적 두께를 바로 계산해드립니다.

---

🧱 바닥 배점 기준 & 설계 주의점

배점중부2지역 바닥 기준 (W/㎡·K)

1.0 배점	0.120
0.9  배점	0.130
0.8  배점	0.150
0.7  배점	0.170
0.6  배점	0.210

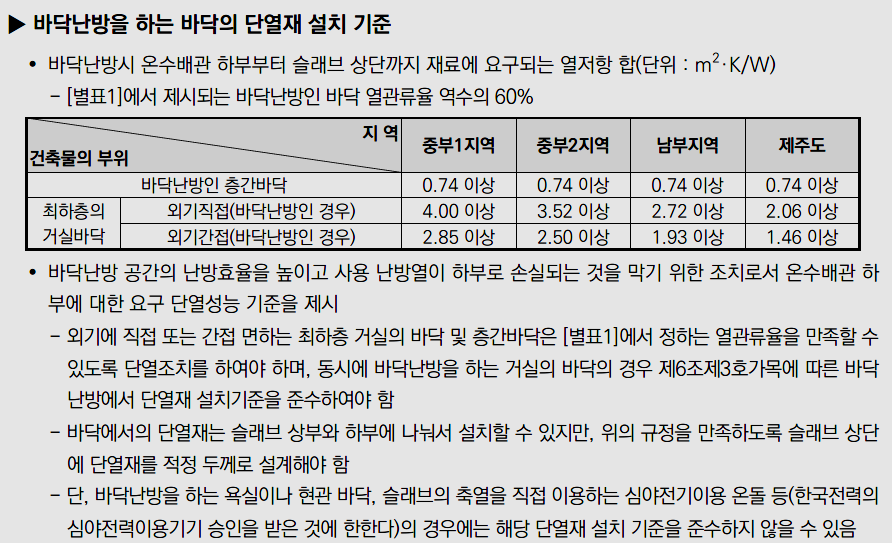

✔ 바닥난방 시 열관류율 역수의 60% 이상을 슬래브 하부 단열로 확보해야 함
✔ 외기직면 + 간면 혼합 시 실내 단차 발생 가능 → 구조 검토 필요
✔ 슬래브 상단 두께 한계 → 단열재 등급 조정이 핵심 대안

---

⚠ 실무자 팁 요약

• 단열 기준은 등급/열관류율/배점/면적비가 유기적으로 작동합니다.
• 특히 중부2지역은 조건이 복합적이기 때문에 성능지표용 계산서 기반 제안이 가장 정확합니다.
• E+Lab에서는 프로젝트 조건에 맞는 단열두께를 즉시 제공하고 있으며,
  도면만 전달하시면 적용 가능한 최적 두께로 제안드립니다.

---
